5G相關技術、概念及應用場景 (1) - ITU-2020 及RAN端的演進




國際電信聯盟(ITU,International Telecommunication Union)針對每一個新世代的網路,都會開出所需的需求以及應用場景,而各大電信標準組織,再依照ITU所提出的需求,訂定標準並向ITU提交標準,供ITU審訂,以下為ITU3G5G所提出的需求:

  • 3G: IMT-2000
  • 4G: IMT-Advance
  • 5G: IMT-2020
ITU在IMT-2020中訂定了八個主要的KPI(參考自NMGM 5G White Paper),請參閱下圖:

八個KPI如下:
  • 更好的使用者傳輸速率體驗(User Experienced Data Rate): 100 Mb/s以上
  • 更高的峰值傳輸速率(Peak Data Rate): 20 Gb/s
  • 單位面積在單位時間內更高的傳輸資料量(Traffic Capacity): 10~100 Mb/s/m2
  • 更高的頻譜使用率(Spectrum Effiency): 3倍以上
  • 更快的移動速度(Mobility): 500 km/h
  • 更低的延遲(Latency): 1ms以下
  • 更高密度的裝置連線(Connection Dencity): 100萬 devices/km
  • 更低的耗能(Network Energy Efficiency): 電力消耗為1/100以下
這八個KPI主要是要滿足三大場景的應用:
  1. eMBB(Enhanced Mobile Broadband): eMBB指的是更快速的傳輸速率以及更好的使用者上網體驗
  2. URLLC(Ultra-reliable and Low Latency Communications): URLLC指的是更低的延遲,像是自動駕駛車和遠端醫療手術等應用
  3. mMTC(Massive Machine Type Communications): 指的是更大量、更密集的機器通訊(每平方公里100萬個以上的裝置進行連線)
更細節的應用場景可參考以下的圖片:
三個角落分別代表三種場景
由左而右分別為eMBB、mMTC以及URLLC(來源: ofcom)

為了使5G網路架構滿足上述的需求及應用場景,我們就必須在各方面改進4G的架構,包含RAN(Radio Access Network)以及核網(Core Network),以下說明一些技術上的改變以及一些國際組織/電信商所提出的解決方案


RAN端

利用通訊技術提升速率

首先,如果要提升傳輸速率,最直觀的想法就是加速基地台和手機之間的傳輸速率,這邊又可以分為幾個做法,以下分別說明

首先,先來看一個公式:

Channel capacity = Frequency * Bandwidth * Numbers of area
(系統總容量/傳輸速率 = 頻譜效率 * 帶寬 * 小區數量)
  • 要提升系統的Capacity,不外乎上面三個參數,挑一個提升,或是都提升
  • 提升頻譜: 用更高頻率的頻譜,例如從900MHz提升到28GHz,波長越短,傳輸速率也就越快
  • 提升帶寬: 例如20MHz就可以提供4倍於5MHz的速率,而更高頻區段,能提供的帶寬也就越高,在毫米波(mmWave)的區段,甚至能提供100MHz的帶寬
  • 提升小區數量: 這裡指的小區數量,是將頻寬這個參數所涵蓋的範圍,切割為多個小區塊,分別傳送,例如將600Mhz~900Mhz的區段,切成每20MHz為一個區塊,所以最多可以切成30個區塊,如果我一次使用的小區數量越多,則我能傳送的速率也就越高

在開始說明之前,可以先參考以下兩張圖

QAM、MIMO和CA技術的演進
「3GPP LTE LTE-A LTE-A PRO MIMO CA QAM」的圖片搜尋結果
1G ~ 4.5G(LTE-A Pro) 的傳輸速率演進(來源:NETMANIAS)

以下做更細部的說明
  • High frequency spectrum(提升頻譜、提升帶寬):

    • 來複習一下物理學裡面波的特性,首先波長越長,單位距離裡面波的數量就越少,反之則越多,舉個例子,今天波長為10公分和5公分,則一公尺內就會有10個和20個波,所以我們可以利用更短的波,去達成更快的傳輸速率,這樣說可能還是有點抽象,假設一個波可以傳送1個位元的資料,那如果波長變成一半,那同樣時間內,傳送的資料量就變成了2倍,現在台灣電信業者使用的頻譜為700Mhz、900Mhz、1800Mhz和2600Mhz,數字越大代表頻率越高,也就是波長越短,所以2600Mhz的傳輸速率會比其他的都來的快
    • 既然如此,那我們把波長弄到超級短不就好了,例如使用6Ghz或是30Ghz以上的頻譜,不就解決問題了,但是,波長越短,穿透力也會越差,所以傳送的距離也會越短,這樣基地台的密度就必須提升,才能夠實質上的提升單位面積的傳輸速率
    • sub-6Ghz: 目前為4G主要使用的頻段區域,像是台灣電信業者使用的700Mhz、900Mhz、1800Mhz和2600Mhz等,未來將往更高頻段佈建,提升速率,各國的使用情形,可參考下圖(來源:Huawei)
    • 毫米波(millimeter wave,mmWave): 指的是波長為毫米等級的波,波長為1mm~1cm,頻率為30Ghz~300Ghz,各國目前針對5G計劃使用的毫米波頻譜可參考下圖(來源:Huawei)
    • 提升帶寬: 越高頻譜所能使用的帶寬也就越大,每個小區帶寬更寬,傳輸速率也越快,例如一個帶寬10Mhz的小區,傳輸速率是一個帶寬5Mhz小區的2倍,以此類推
      • 備註:目前4G所使用的帶寬為5Mhz~20Mhz,每5MHz為一個增加單位,在sub-6GHz的高頻區希望帶寬能提升到100Mhz以上,而IMT-2020則希望6GHz以上的頻段,其帶寬可以至少在800MHz以上
  • CA(Carrier Aggregation)(提升小區數量):
    • 最近電信業者不斷的在廣告上喊出3CA、4CA,其實就是這個概念,將好幾個小區塊的頻段做Aggregation,達到數倍的速率,有點像是把好幾根小水管綁在一起,變成一根大水管,目前LTE-A(4G)的5CA,是使用5個20MHz的小區做聚合,如下圖所示:


    • Carrier Aggregation又可分為三種,可參閱下圖:
      • Inter-band CA: 像是使用800MHz和1.9GHz各一個小區
      • Intra-band non-contiguous CA: 像是使用1.9GHz底下兩個不連續的小區
      • Intra-band contiguous CA: 像是使用1.9GHz底下兩個連續的小區

  • MIMO: 簡單來說,就是利用更多根天線,達到Multiple Input Multiple Output
    • 我們可以看下面這張圖,這張圖(來源)是4*4 MIMO

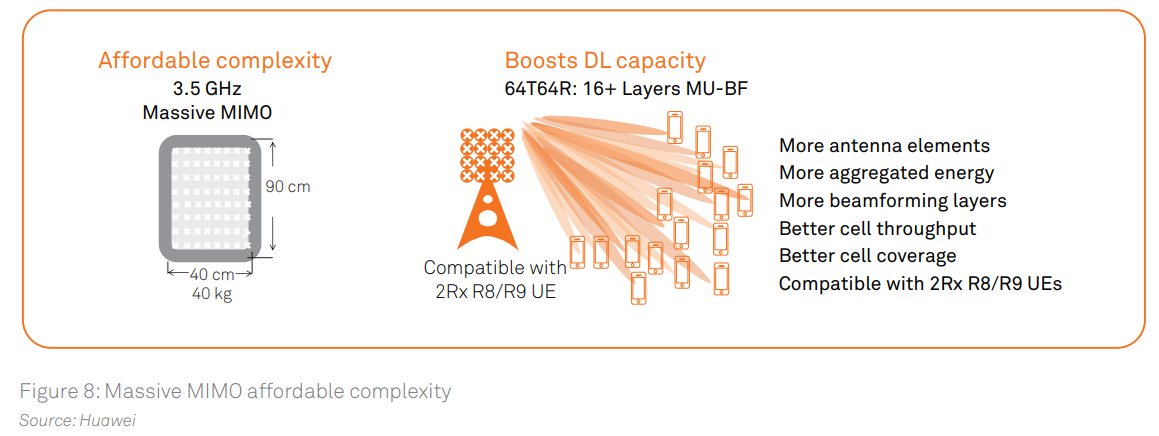

    • 64T64R: 又稱Massive MIMO,使用的天現數量更為龐大,5G可能使用64T64R的技術,我們可以看下圖(來源:Huawei)

  • QAM(Quadrature Amplitude Modulation): 正交振幅調變,簡單來說,就是用一個波夾帶更多的訊息,原本一個波可能只能代表0或1這樣一個單位的資料,現在我們可以讓他利用調變,改變波型,夾帶更多的訊息,像是下圖,就是經由8種調變,這樣一個波就可以夾帶三個位元(8種可能)的資料了,類似的概念還應用在許多地方,像是SSD(固態硬碟)的SLC、TLC和MLC,目前4G最高應可支援256QAM,但是並非每台手機或是基地台都有支援,LTE-A Pro的256QAM,其傳輸速率會比LTE的64QAM提升33%

Wifi Aggregation(LTE-U LAA LWA)

頻譜是珍貴的資源,台灣的執照頻譜(Licensed Band)由NCC委員會進行標售,價格不斐,對電信商而言是一個不小的負擔,然而,使用者對流量的需求越來越高,基地台的負荷也越來越沉重,所以3GPP就打算結合免執照頻段(Unlicensed Band),像是Wifi,降低基地台的負擔,同時提升使用者體驗,相較於基地台的佈建,Wifi的佈建是較為容易及低成本的



以下針對幾個解決方案(如上圖所示)進行簡單的說明:

  • LTE-U/LAA (LTE in Unlicensed band / LTE Assisted Access):此想法始於Qualcomm的 CSAT(Carrier Sense Adaptation Transmission)技術,而後於3GPP R13確立標準(LAA),簡單來說,就是將LTE和Wifi的頻段做CA(Carrier Aggregation),其採用LBT( Listen-Before-Talk)機制,確認無人使用該頻段後,才進行使用,避免與其他設備爭奪免執照頻段
  • LTE-H/LWA (LTE-Hetnet / LTE-WLAN aggregation):相較於LAA,LWA和LAA的差別在於,Wifi AP會受到基地台的控制(也可以說是由電信商佈署),另外,對於手機晶片和基地台也必須有所修改,現在較新型的手機晶片(CPU)已經有不少支援LWA了
  • MPTCP:MPTCP的概念類似於前面兩者,只是他算是Transport layer的聚合,利用多條TCP連線的聚合,達成增加頻寬的目的,只要裝置有支援這個協定,而電信商又有提供MPTCP Proxy,就能運行
  • 下圖為一些比較:

以下提供一些參考資料:

利用分散式概念降低延遲: C-RAN

基地台架構的演進

首先,我們先來看一下基地台架構的演進,如上圖所示

一個基地台,可以分成三個部分:
  • Antena(天線): 主要用於接收和發射訊號(RF)
  • RRU(Remote Radio Unit): 主要用於將RF訊號轉換為Digital(數位)訊號
  • BBU(Base-band Unit): 主要用於處理和分解訊號,如壓縮、編碼等等,BBU有自己的作業系統,可以管控和其相連的RRUs,主要做為核心網路和RRU或其他通訊節點之間的溝通橋樑
基地台架構的演進(到4G為止)可以分為三個階段(如上圖的左到右三個階段):
  1. 傳統基地台(Traditional base station):傳統基地台的RRU和BBU為一體的,和RF天線之間利用Feeder cable(傳統的電視或廣播天線)連接,缺點是Feeder cable的頻寬很低,而且當天線不夠時,擴增困難/彈性低、成本(OPEX、CAPEX)高昂
  2. 分離式基地台(Distributed base station ):為了解決傳統基地台的問題,我們將RRU和BBU進行分離,RRU和BBU之間利用光纖線(Optical cable)連接,此舉增加了佈建的彈性,也加大了頻寬,這樣未來也更方便增加天線的部屬
  3. 整合型基地台(‘Integrated’ base station):因為頻寬的大幅增加,還有技術的進步,我們可以將RF天線和RRU結合,一個RRU上面可以支援大量的天線(Massive MIMO)
  • 備註:RRU跟BBU之間的溝通介面,是使用一個叫做CPRI(Common Public Radio Interface)的協定,這中間可以通過很多不同類型的基礎設施網路,這裡不贅述
其實上面第三個階段,就是使用到了C-RAN的概念,C-RAN是由中國移動於2009年提出得概念,C的意思是Centralize、Cloud的意思,當原本綁在一起的功能進行拆分之後,對電信商而言,就增加了部屬的彈性,有了Cloud的概念,我們可以將BBU集體佈建於一個小型的Data Center,形成一個BBU Pool(或BBU Hotel),而這個Data Center的多個BBU,就能跟數量龐大的RRU進行對接,而因為RRU跟BBU是使用光纖進行連接的,所以可以大幅提升頻寬和部屬的彈性

再來,針對5G時代的雲化、虛擬化概念,又將BBU再次切分為DU(Distributed Unit)和CU(Central Unit)兩個部分,由CU對底下的DU進行集中化的分層管理,下圖是3GPP TR 38.801所提出可能的幾種切割方式,詳細的切割方式決議,可參考3GPP TS 38.401: NG-RAN

BBU切割為DU+CU的8種Options

CU又可以導入SDN,切分為CP和UP,並利用Open Source讓RAN端更為開放、有彈性,如下圖所示

CU/DU架構的演進
C-RAN的內容可能沒有講得很好,這塊我也是第一次看,一些基礎知識不太充足,這部分容我慢慢補充及休

以下提供一些參考資料:
